Mesin pengisian botol

Kuantitas:
Status ketersediaan:





Menanyakan Tambahkan ke Keranjang

Model:
Ygt-blp-dj-2.0
Merek:
YGT

Deskripsi produk

Deskripsi produk

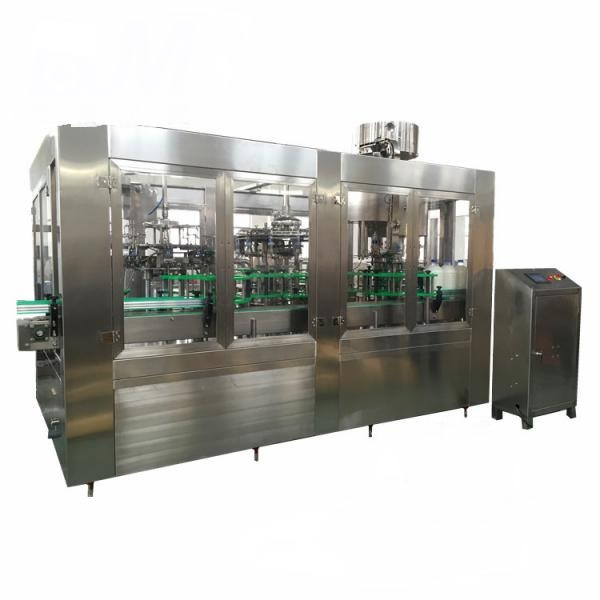

Mesin pengisian botol

Perkenalan

Mesin pengisian botol 3-in-1, dengan bodi baja tahan karat, pencucian botol, pengisian, capping yang lebih rendah, dan capping semuanya diselesaikan dalam roda bintang yang sama atau stasiun yang berbeda pada pelat transfer pada satu waktu, pencucian botol otomatis, pengisian otomatis, tutup otomatis yang tidak dikerumun dan capping, yang sangat mengurangi ruang-ruang yang ditempati, dan sebagian besar cocok untuk produksi high-speed-speed-speed-medie-medie-medie-milling. (Roda bintang putar cocok untuk varietas tunggal dan kebutuhan produksi pengisian batch besar, dan mesin terintegrasi putar putar cocok untuk kebutuhan produksi beberapa varietas dan batch kecil.)

Proses produksi

Sistem Pembilasan Botol (Disinfektan, Bilas Air Produk jadi, Steam. Pelanggan dapat memilih)

Setelah botol memasuki mesin host, ia memasuki bilasan botol melalui roda bintang transmisi, dan penjepit botol menjepit mulut botol dan muncul 180 ° di sepanjang rel bilas botol, sehingga mulut botol turun. Di area spesifik mesin pembilasan (ditentukan oleh pelat distribusi air - air pembilasan dipompa ke dalam pelat distribusi air oleh pompa air bilas, dan kemudian didistribusikan ke klem bilas oleh pelat distribusi air melalui 24 saluran pipa), nosel dari dinding bilas disemprotkan keluar membilas botol dengan air ke dalam botol. Setelah botol dibilas dan dikeringkan, dipegang oleh tempat botol dan diturunkan 180 ° di sepanjang rel pemandu untuk membuat mulut botol ke atas. Botol -botol yang dicuci diekspor dari mesin pembilas botol melalui roda baja transisi (pembilasan air murni) dan dikirim ke proses berikutnya - pengisian.

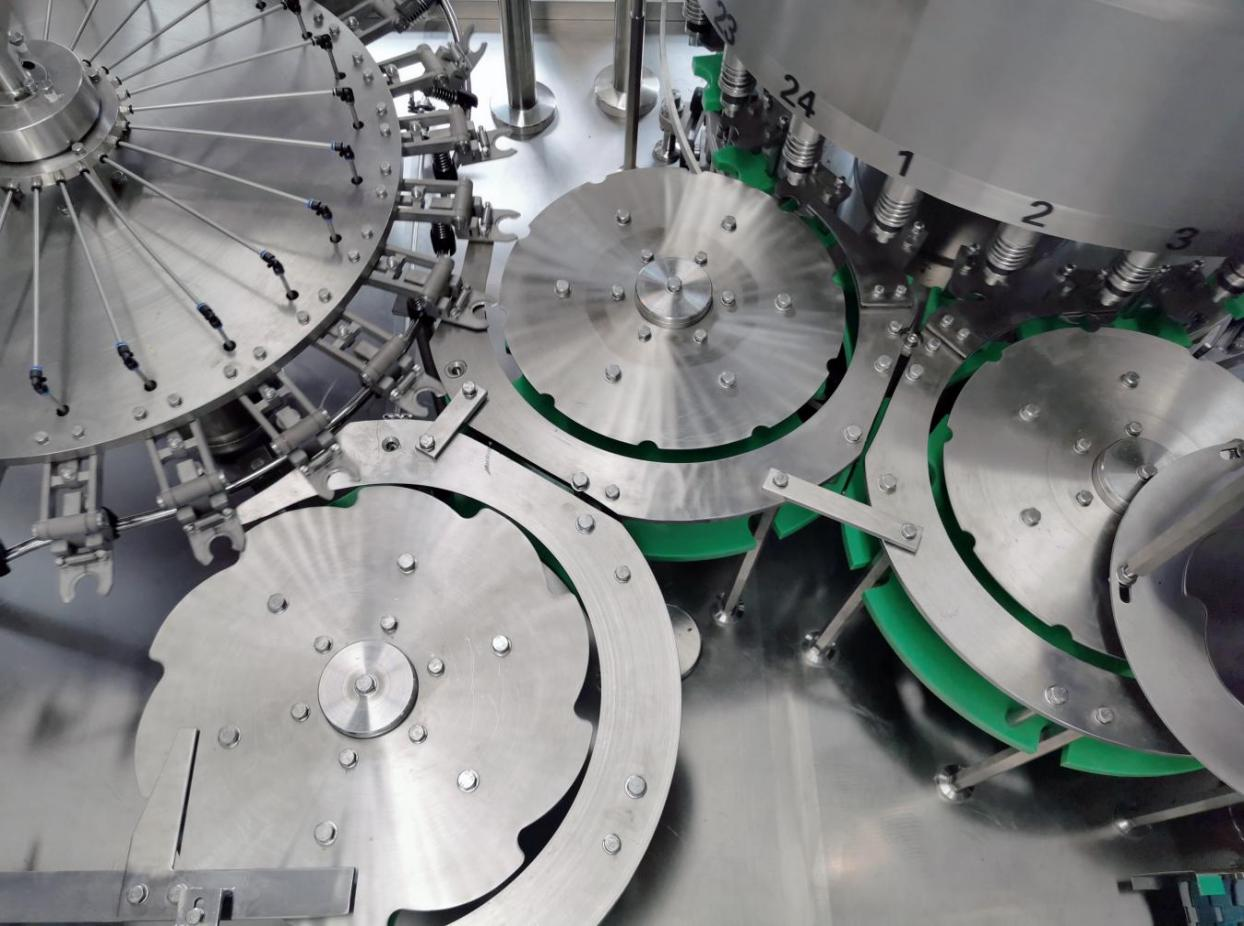

Sistem pembilasan botol

Sistem pengisian

Mesin ini digunakan untuk pengalengan tekanan normal, menggunakan katup pengisian presisi tinggi, level cairan akurat dan tidak ada kehilangan cairan, memastikan kualitas pengisian yang sangat baik; Ketika tidak ada botol, katup tidak akan dibuka, sehingga bahan cair tidak akan hilang, memastikan kualitas pengisian yang sangat baik; Katup ini terbuat dari baja tahan karat berkualitas tinggi, dan penyegelan mengadopsi metode permukaan kerucut, yang mudah dibersihkan dan tidak memiliki penskalaan. Setelah mulut botol menyentuh katup pengisian, dibuka untuk menyelesaikan proses pengisian, dan tingkat cairan dapat diatur dalam kisaran tertentu sesuai dengan kebutuhan aktual.

Gasket penyegelan pengisian terbuat dari bahan EDPN, tahan terhadap asam, alkali dan ozon.

Koneksi dan transmisi antara sistem pengisian dan sistem capping stabil, dan tidak ada percikan bahan dalam botol. Setelah operasi penutupan, botol

Level cairan bahan medium masih dapat disimpan dalam tingkat pengisian. Kekuatan mesin pengisi ditransmisikan oleh sistem transmisi dalam bingkai melalui roda gigi. Penggunaan bantalan bidang besar dapat membuat peralatan berjalan lebih lancar. Botol disampaikan oleh leher botol di tempat mengisi, mengisi dan menutup, menghubungkan dial dan capping.

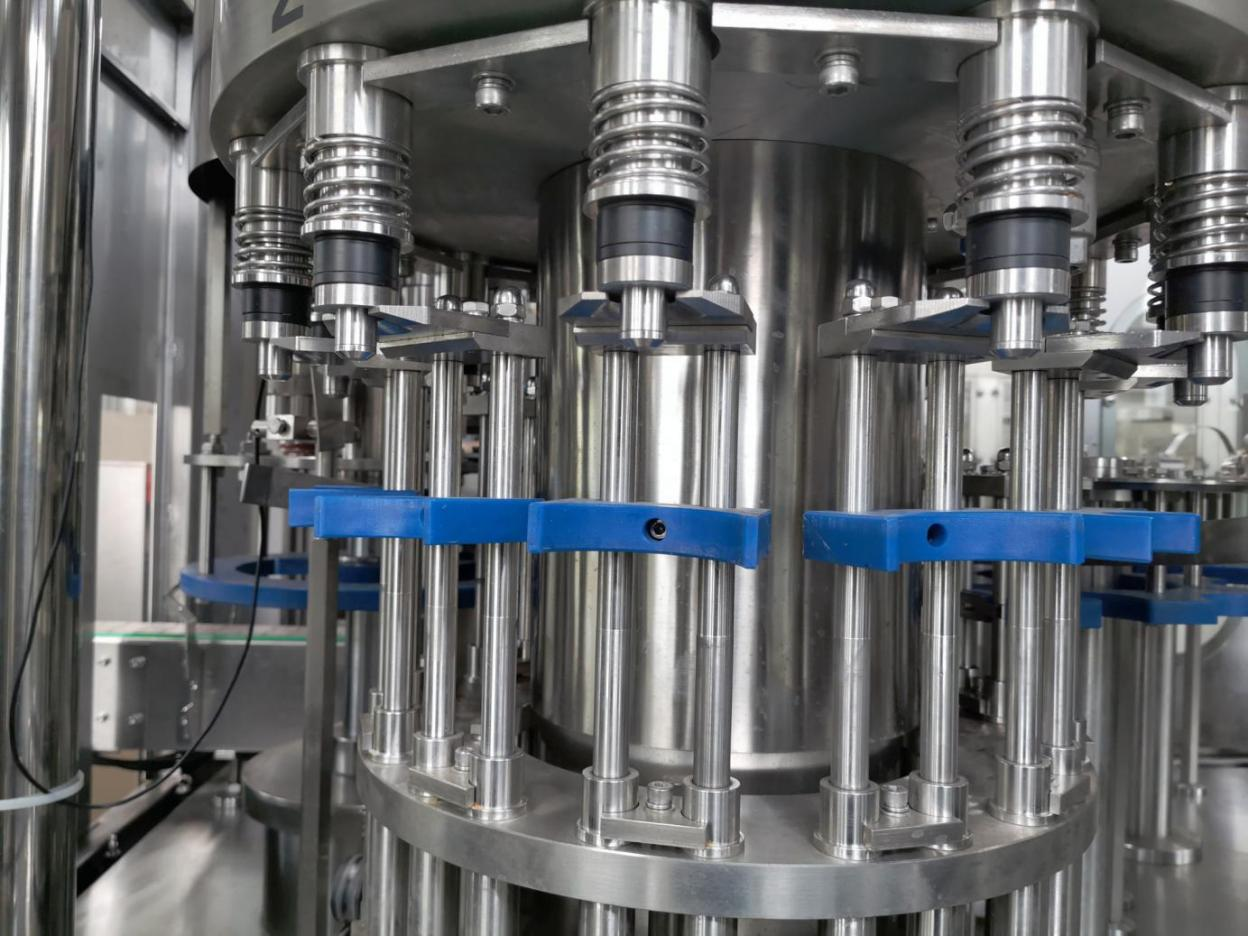

Sistem pengisian

Sistem Capping

Setelah mengisi, botol memasuki mesin penutup melalui roda bintang transmisi. Pisau anti-rotasi pada mesin capping menjepit leher botol, dan bersama-sama dengan pelindung bottleneck luar dari mesin penutup, botol tetap tegak dan mencegah rotasi. Didorong oleh poros utama mesin penutup, kepala penutup berputar dan berputar sendiri, dan di bawah aksi cam, ia menyadari tindakan menutup, menutup, menutup, dan menutup, dan menyelesaikan seluruh proses capping.

Kepala capping mengadopsi perangkat torsi magnetik. Ketika kepala capping mengambil tutup melalui baki capping, selongsong tutup atas mendukung tutup dan meluruskan tutup untuk memastikan posisi tutup yang benar dalam cetakan capping dan memastikan kualitas capping. Setelah capping selesai, kepala penutup akan mengatasi gaya magnet dan tergelincir tanpa merusak tutup botol. Pada saat yang sama, ketika kepala capping naik, batang tutup atas akan mendorong tutup keluar dari cetakan capping.

Capping Disc mentransmisikan daya melalui roda pin dan kepala capping untuk memastikan bahwa gerakannya disinkronkan dengan mesin capping. Tutupnya memasuki cakram capping melalui saluran capping, dan kemudian roda bintang transfer tutup mentransfer tutup ke kepala capping sesuai dengan stasiun. menutupi.

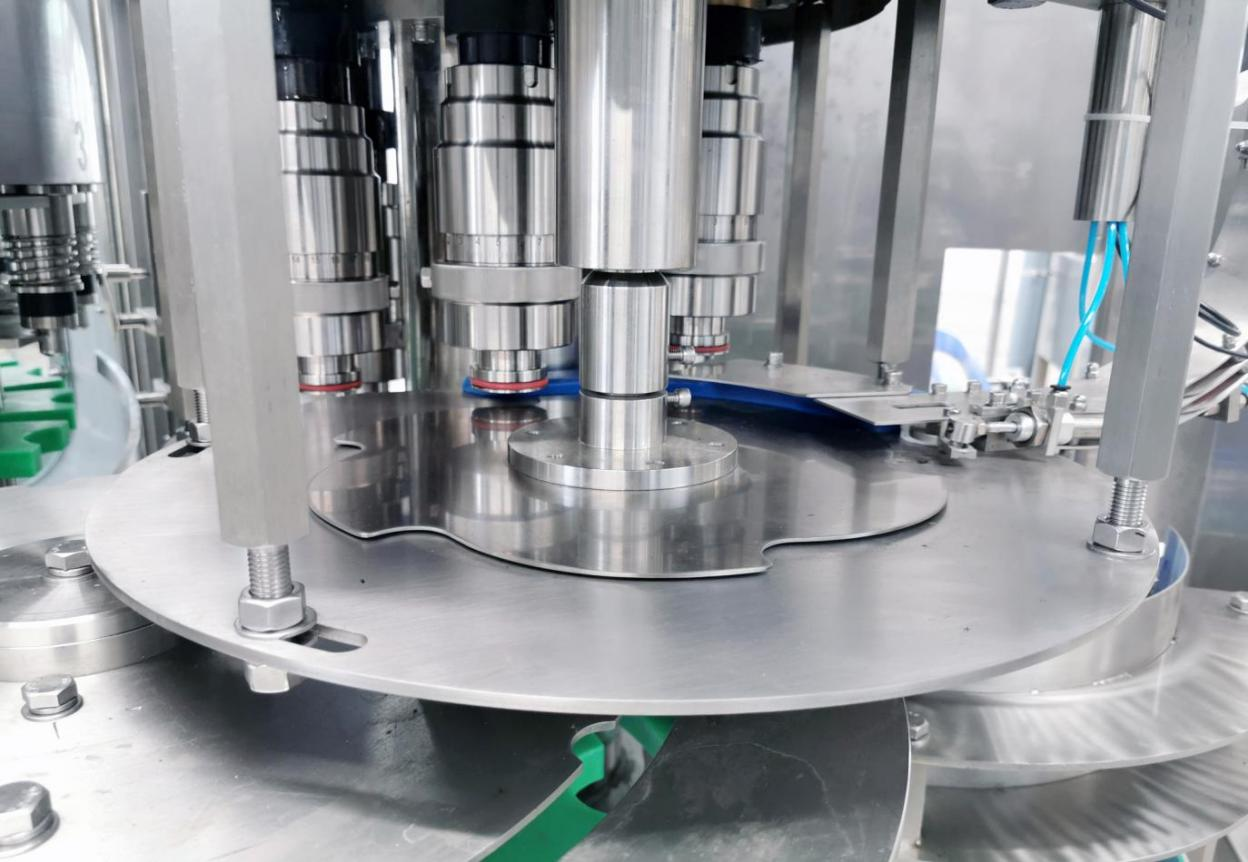

Sistem Capping

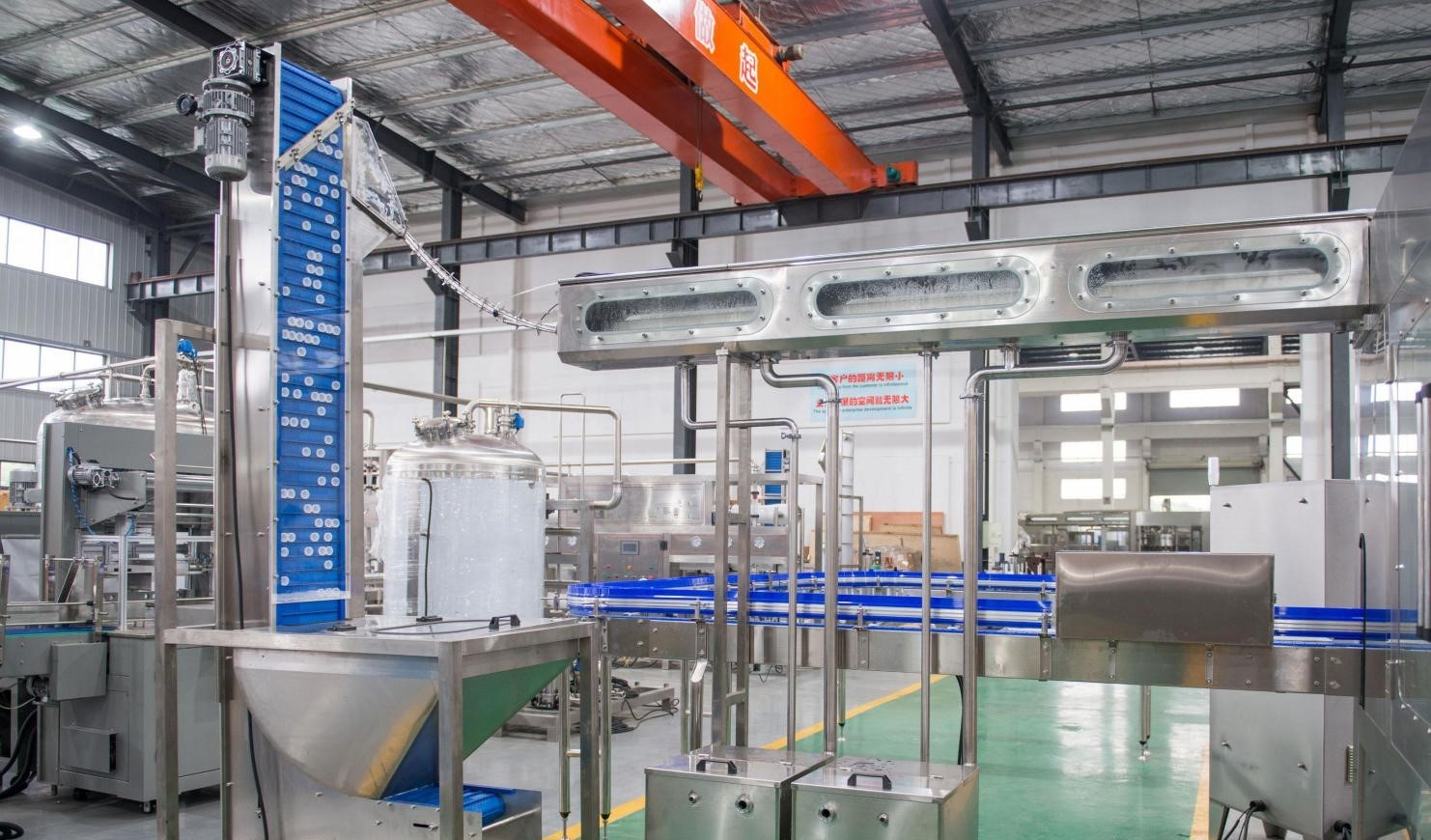

Perangkat penyortiran tutup

Tutup diangkut ke tutup Uncrambler melalui pengangkat tutup. Setelah tutup diurutkan, tutupnya memasuki lorong penutup melalui perangkat pemulihan tutup balik dengan pembukaan ke atas. Saat pembukaan tutupnya turun, tutupnya akan memasuki pipa pengembalian tutup melalui perangkat pemulihan topi terbalik dan mengembalikan tutupnya tanpa pertimbangan, sehingga dapat memastikan bahwa tutup yang keluar dari tutup tidak merokok memasuki sterilisasi tutup melalui lorong tutup di posisi yang benar,

Disinfeksi bagian dalam tutupnya. Ada sakelar deteksi fotolektrik di jalur penutup antara tutup Unscrambler dan sterilisasi tutup dan antara sterilisasi tutup dan mesin utama, dan start dan stop cap Unscrambler dikendalikan oleh akumulasi tutup pada jalur penutup.

Perangkat penyortiran tutup

Spesifikasi

Model	Membilas 14; Mengisi 12; Capping 5
Kapasitas	2000-3000 botol/jam
Tekanan sumber udara	0.8Mpa
Konsumsi Udara	0.8m3/mnt
Bilas tekanan air	0.2-0.25MPA
Bilas konsumsi air	1000L/jam
Daya Motor Utama	7.5kw
Kekuatan total	9kw
Ukuran	3000 × 2000 × 2700mm
Berat total	2500kg

Fitur dan keuntungan

Botol Pet Water Pure Rinsing, mesin pengisian tekanan dan penutup normal telah menyerap teknologi canggih dari jenis produk yang sama dari luar negeri, dengan kinerja, keamanan, dan keandalan yang stabil.

Mesin ini memiliki struktur yang ringkas, sistem kontrol penuh, operasi yang nyaman dan tingkat otomatisasi yang tinggi.
Mengadopsi teknologi koneksi langsung antara saluran udara dan dial yang memberi makan botol, dan membatalkan sekrup pemberian makan botol. Setelah botol memasuki mesin melalui saluran pengangkutan, itu langsung dikirim ke rinser oleh roda makan botol untuk dibilas.
Bagian-bagian yang bersentuhan dengan bahan semuanya terbuat dari baja tahan karat berkualitas tinggi yang diimpor, tidak ada sudut mati dalam proses, dan mudah dibersihkan.
Menggunakan metode pengisian aliran presisi tinggi, level cairan akurat dan tidak ada kehilangan cairan, memastikan kualitas pengisian yang sangat baik.
Mesin ini adalah model 3-in-1, yang mengadopsi metode pengisian tekanan normal.
Kepala capping mengadopsi perangkat penyesuaian magnetik untuk memastikan kualitas capping.
Sistem penyortiran tutup yang efisien diadopsi, dengan teknologi pengumpanan topi yang sempurna dan perangkat perlindungan.
Dilengkapi dengan perangkat perlindungan kelebihan beban lengkap, yang dapat secara efektif melindungi keamanan mesin dan operator.
Sistem kontrol memiliki fungsi kontrol otomatis ketinggian air, kurangnya deteksi topi, penghentian otomatis pembilasan botol dan penghitungan output.
Sistem pencucian botol mengadopsi nozel semprot pembersih efisiensi tinggi yang diproduksi oleh American Spray Technology, yang dapat membersihkan setiap bagian botol.
Komponen listrik utama, katup yang dikendalikan secara elektronik, konverter frekuensi, dll. Semua diimpor untuk memastikan kinerja yang sangat baik dari seluruh mesin.
Semua komponen sistem udara mengadopsi produk yang terkenal secara internasional.
